JWR Elétrica e AutomaçãoJWR

Painéis elétricos, CCMs e instrumentação industrial

Segurança de Máquinas

Adequação elétrica de máquinas na referência da NR-12

Serviços

O que a JWR entrega

Do levantamento em campo ao projeto elétrico, passando pela montagem dos painéis elétricos de potência ou de controle, aos ensaios finais (TAF) e ao start-up. Do sinal em campo ao supervisório. Cada frente pode vir sozinha ou como sistema turnkey.

Montagem

Painéis elétricos e CCM

Quadros de comando, CCM e painéis de automação montados conforme diagrama, com borne identificado, cabo etiquetado e ensaio de continuidade documentado antes da expedição.

Instrumentação

Instalação e calibração

Pressão, temperatura, vazão e nível: instalação em campo, calibração com registro de faixa e data, com a faixa de trabalho anotada na ficha de calibração do instrumento, entregue por instrumento.

Automação

PLC, inversor e supervisório

Programação de PLC, parametrização de inversor e telas de supervisório com a lógica descrita em texto para que a próxima equipe entenda a malha sem abrir o programa.

Campo

Comissionamento e partida

Loop test malha por malha, verificação de intertravamento e acompanhamento de partida assistida, com a lista de pendências fechada junto com a operação.

Retrofit

Modernização de painel antigo

Troca de componente obsoleto, adequação de proteção e substituição de comando por partida eletrônica, aproveitando a estrutura que ainda serve em vez de trocar o quadro inteiro.

Documentação

Documentação as-built

As-built da montagem executada: diagrama unifilar, lista de cabos e folha de dados de instrumento conferidos em campo — a documentação que a manutenção vai usar dois anos depois.

Medição

Análise de energia

Analisador instalado no quadro por período combinado: tensão, corrente, potência, fator de potência e harmônicas registrados em campo. O registro sai por grandeza, com gráfico e tabela, mostrando onde a rede afunda, sobe ou distorce.

Segurança de Máquinas

Adequação elétrica de máquinas na referência da NR-12

Levantamento em campo, montagem e adequação da proteção elétrica. Cada etapa fecha com registro documental da execução, entregue ao responsável técnico do cliente.

Levantamento de Campo

Levantamento máquina a máquina, com cada ponto de perigo identificado e registrado em campo. O material serve de insumo à apreciação de riscos do responsável técnico.

  • Inventário por máquina
  • Registro fotográfico e descritivo dos pontos de perigo
  • Medição e diagnóstico em campo
  • Material de apoio à apreciação de riscos do responsável técnico

Painéis e Documentação Elétrica

Montagem do painel de segurança conforme projeto e memorial do responsável técnico, com a documentação as-built da execução.

  • Montagem conforme projeto e memorial do responsável técnico
  • Dimensionamento de cabos e componentes conforme especificação recebida
  • Diagramas unifilar e trifilar as-built da montagem executada
  • Painel de segurança montado e identificado

Adequação Elétrica

Lógica de segurança instalada com relé de segurança, CLP safety e sensoriamento, na arquitetura definida pelo projeto do responsável técnico.

  • Instalação de relés de segurança, CLP safety e sensores
  • Diagramas elétricos as-built
  • Testes funcionais de comissionamento da lógica instalada
  • Documentação de entrega e repasse operacional à equipe do cliente

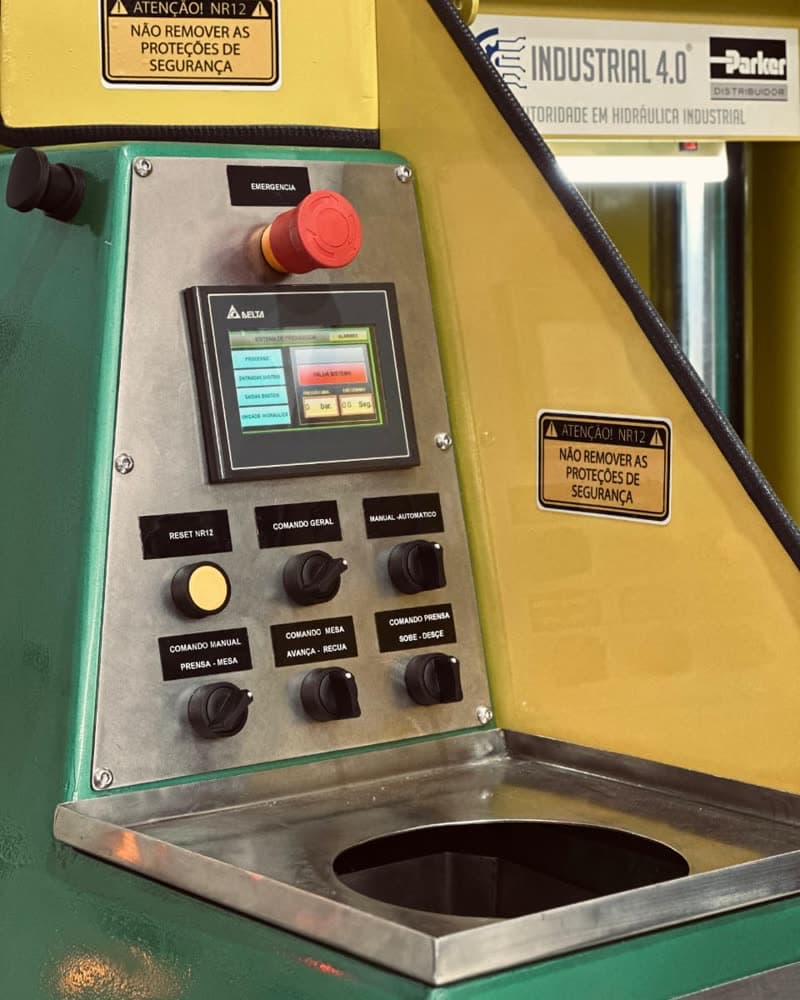

  • Console de comando de prensa com IHM, botão de emergência vermelho, seletores e adesivos de atenção NR-12 para não remover as proteções
    Console de comando com IHM, parada de emergência e sinalização de segurança na prensa.

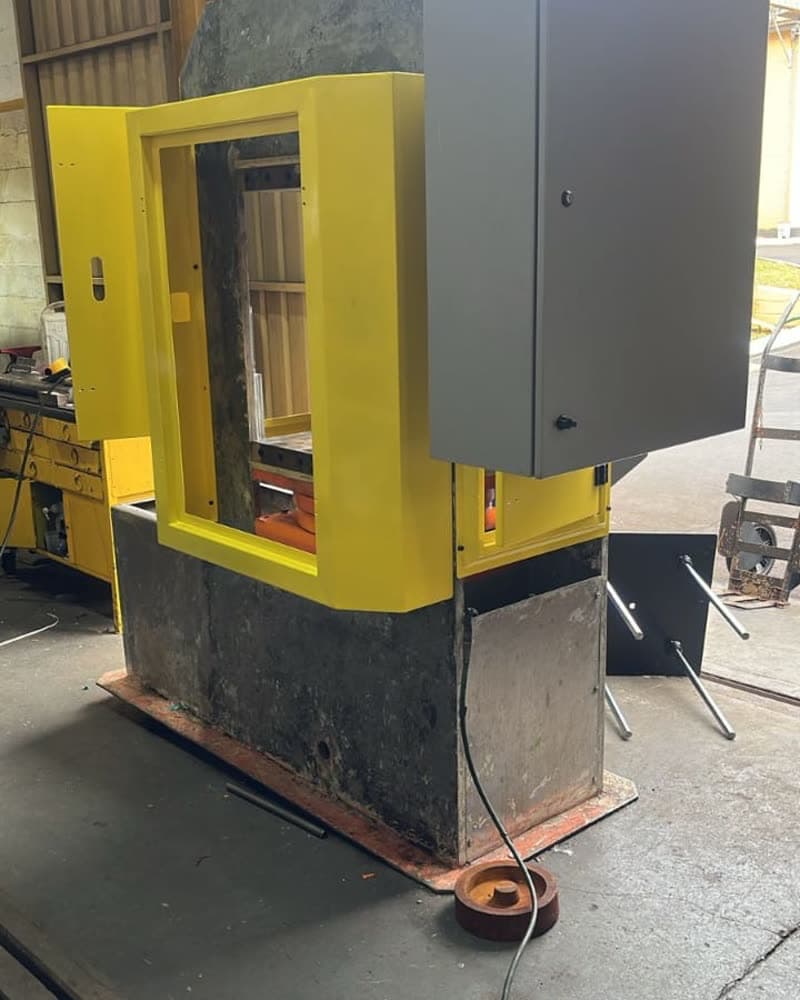

  • Prensa com enclausuramento amarelo da zona de operação e quadro elétrico cinza fixado ao lado
    Proteção fixa na zona de prensagem, com o quadro elétrico montado junto à máquina.

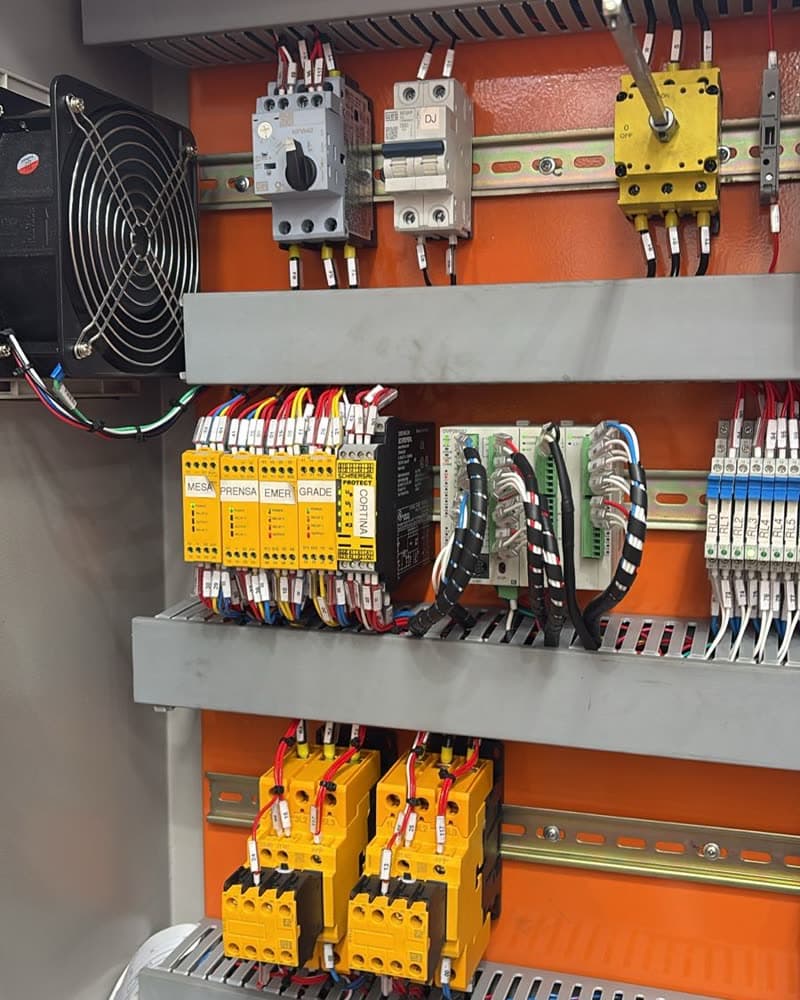

  • Quadro elétrico aberto com disjuntores-motor, relés de segurança amarelos, contatores e régua de bornes identificada
    Quadro com relés de segurança e contatores do circuito de parada, bornes identificados.

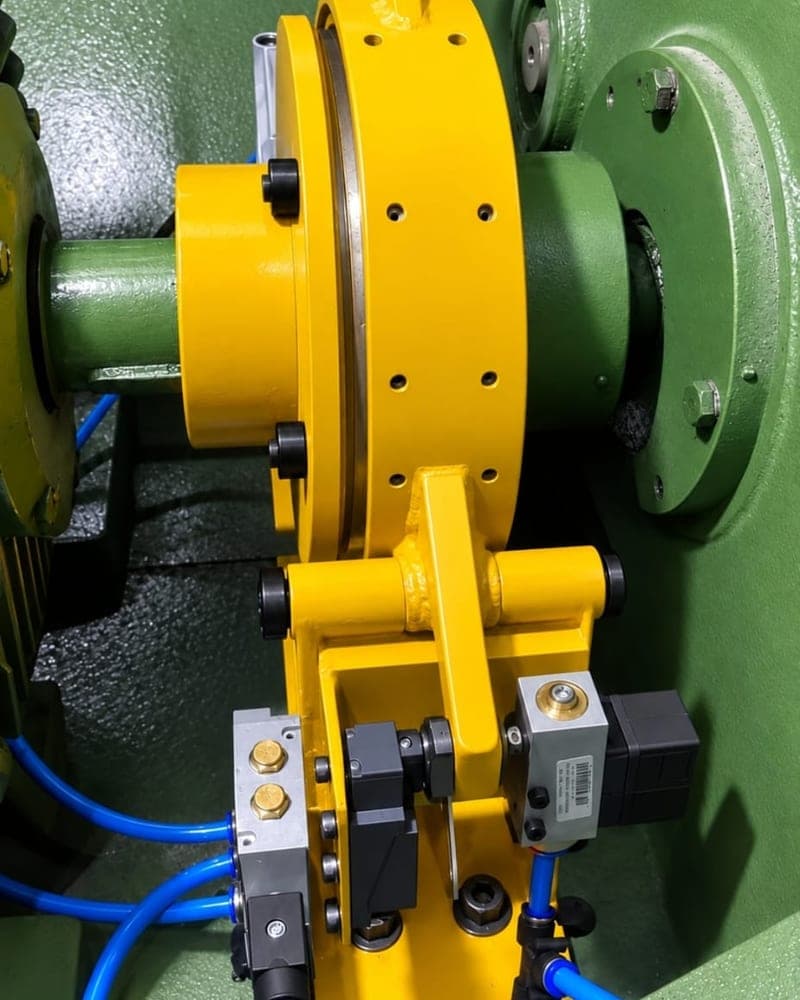

  • Bloco de válvula pneumática de segurança amarelo instalado no freio-embreagem de uma prensa, com mangueiras azuis
    Válvula de segurança pneumática instalada no freio-embreagem da prensa.

Projeto, apreciação de riscos, laudo e ART são emitidos pelo responsável técnico; a JWR executa a partir desses documentos.

Análise de energia

Conheça o comportamento real da sua rede elétrica

Analisador instalado no quadro por período combinado, com tensão, corrente, potência, fator de potência e harmônicas registrados em campo. Decisão com base em dado medido, não em suposição — mais eficiência, segurança e confiabilidade para o seu sistema elétrico.

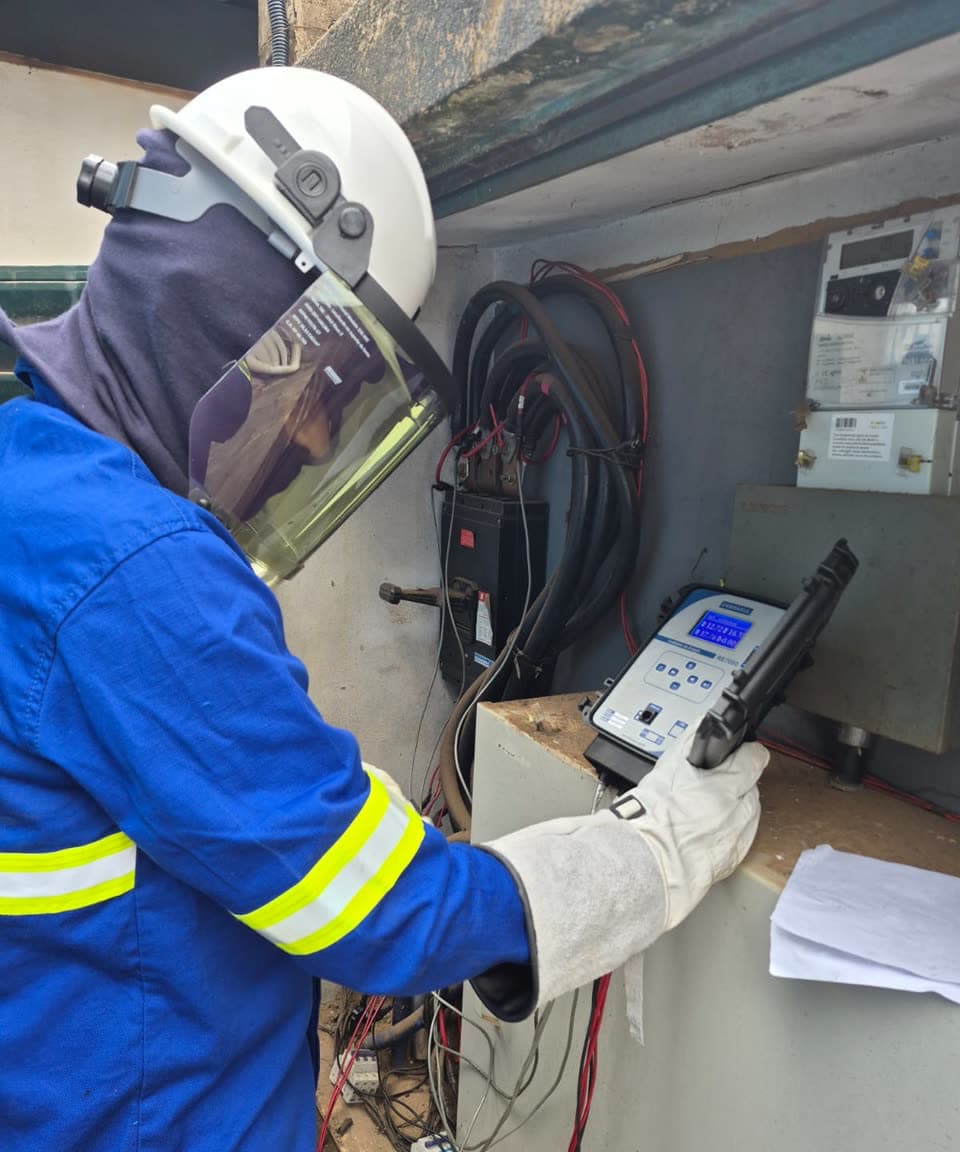

Técnico com capacete, balaclava, protetor facial e luvas isolantes fazendo medição com analisador portátil em quadro elétrico aberto

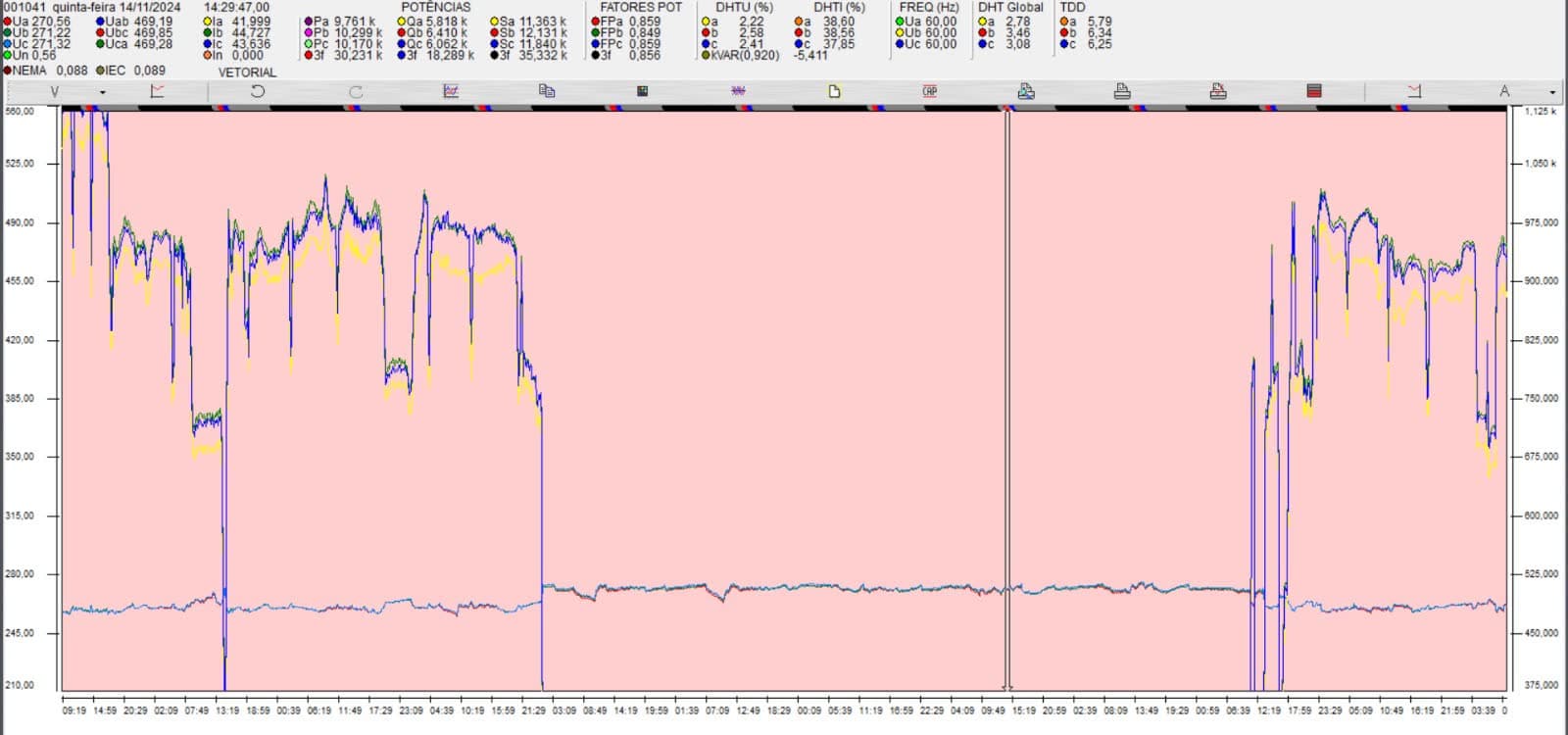

Tela do software do analisador de energia com as curvas de tensão e corrente de três fases ao longo de três dias, com afundamentos visíveis, e o cabeçalho de grandezas medidas
Registro real do analisador: tensões e correntes por fase ao longo de três dias — os afundamentos aparecem na curva com data e hora.

O que medimos

  • Medição e qualidade de energia
  • Tensão, corrente, potência, fator de potência e harmônicas
  • Levantamento de carga e demanda
  • Identificação de falhas, afundamentos e distúrbios

O que você recebe

  • Registro por grandeza, com gráfico e tabela
  • Onde a rede afunda, sobe ou distorce, com data e hora
  • Relatório de medição com recomendações de melhoria

Benefícios

  • Redução de custos com energia
  • Prevenção de falhas e paradas
  • Aumento da vida útil dos equipamentos
  • Conformidade com normas e exigências do setor elétrico

Onde se aplica

  • Indústrias
  • Comércios e empresas
  • Subestações e painéis elétricos
  • Sistemas de geração e distribuição

Trabalhos

Trabalhos executados

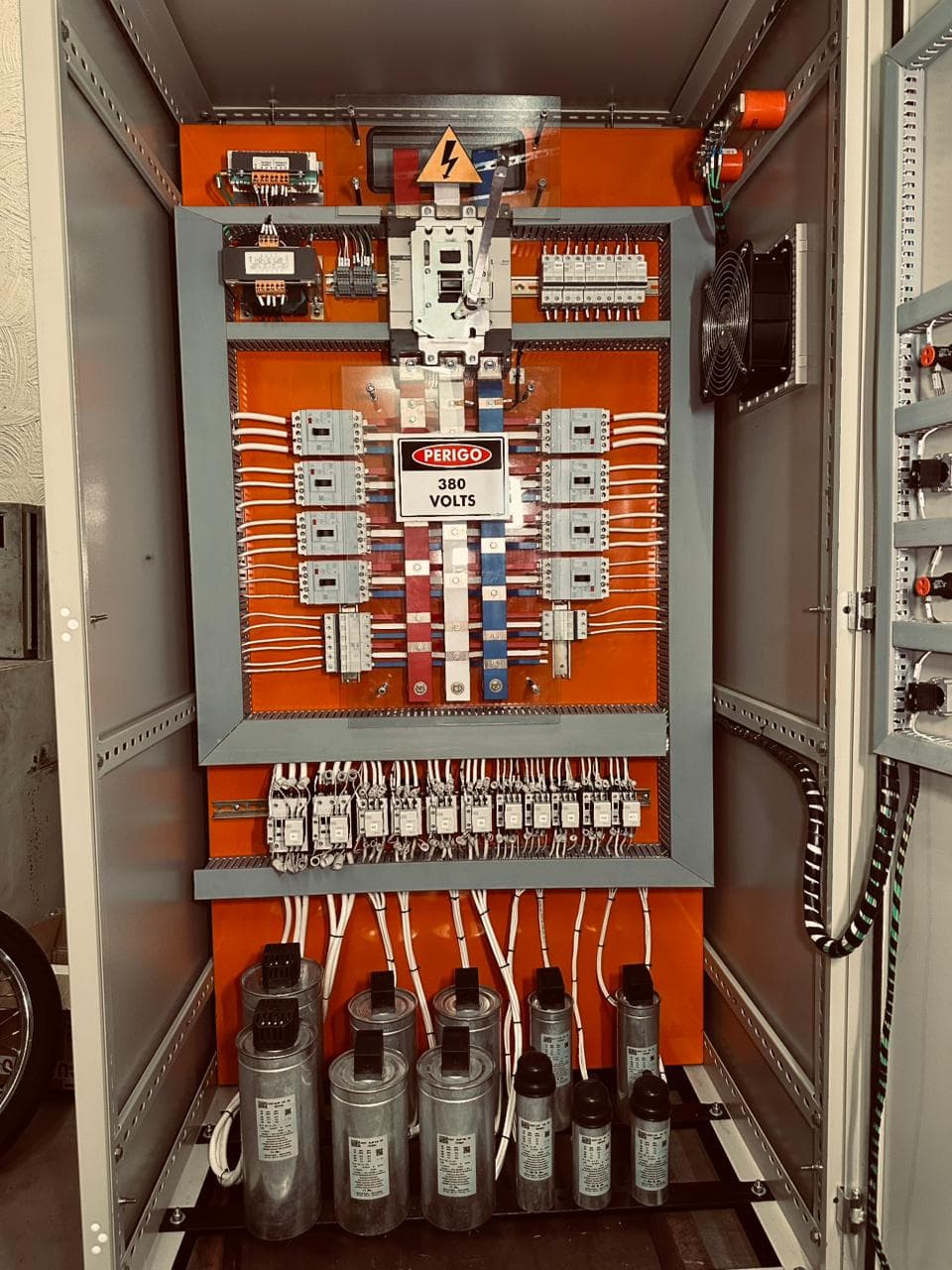

Painel de correção de fator de potência aberto, com disjuntores em duas colunas, barramento e bateria de capacitores na base
Banco de capacitores
Estágios em duas colunas de disjuntores, barramento sob proteção de acrílico e placa de advertência de 380 V.

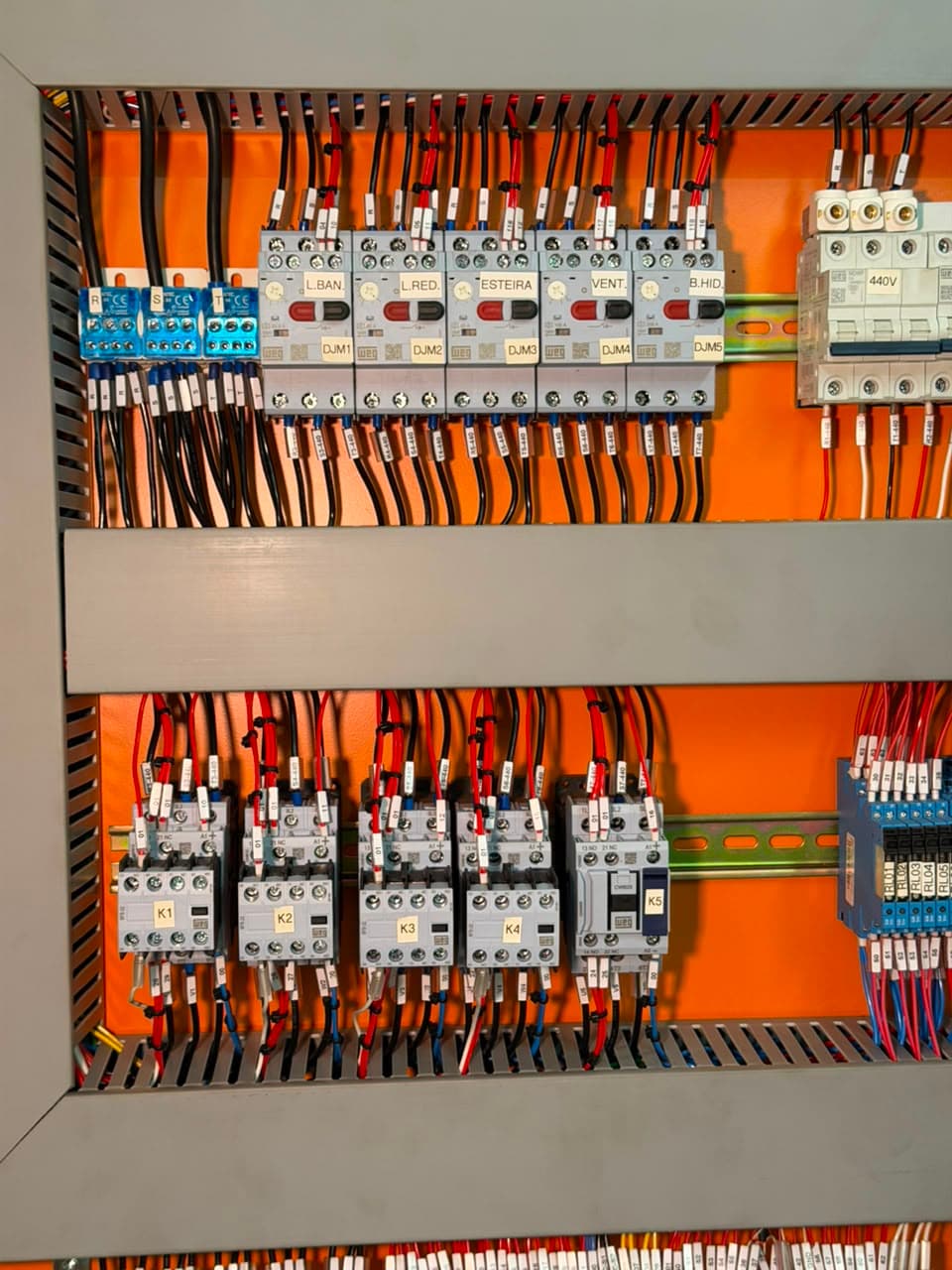

Interior de CCM com cinco disjuntores-motor identificados e cinco contatores nomeados K1 a K5
CCM identificado por carga
Disjuntores-motor rotulados pela função — bandeja, redler, esteira, ventilador, bomba hidráulica — e contatores K1 a K5 na régua de baixo.

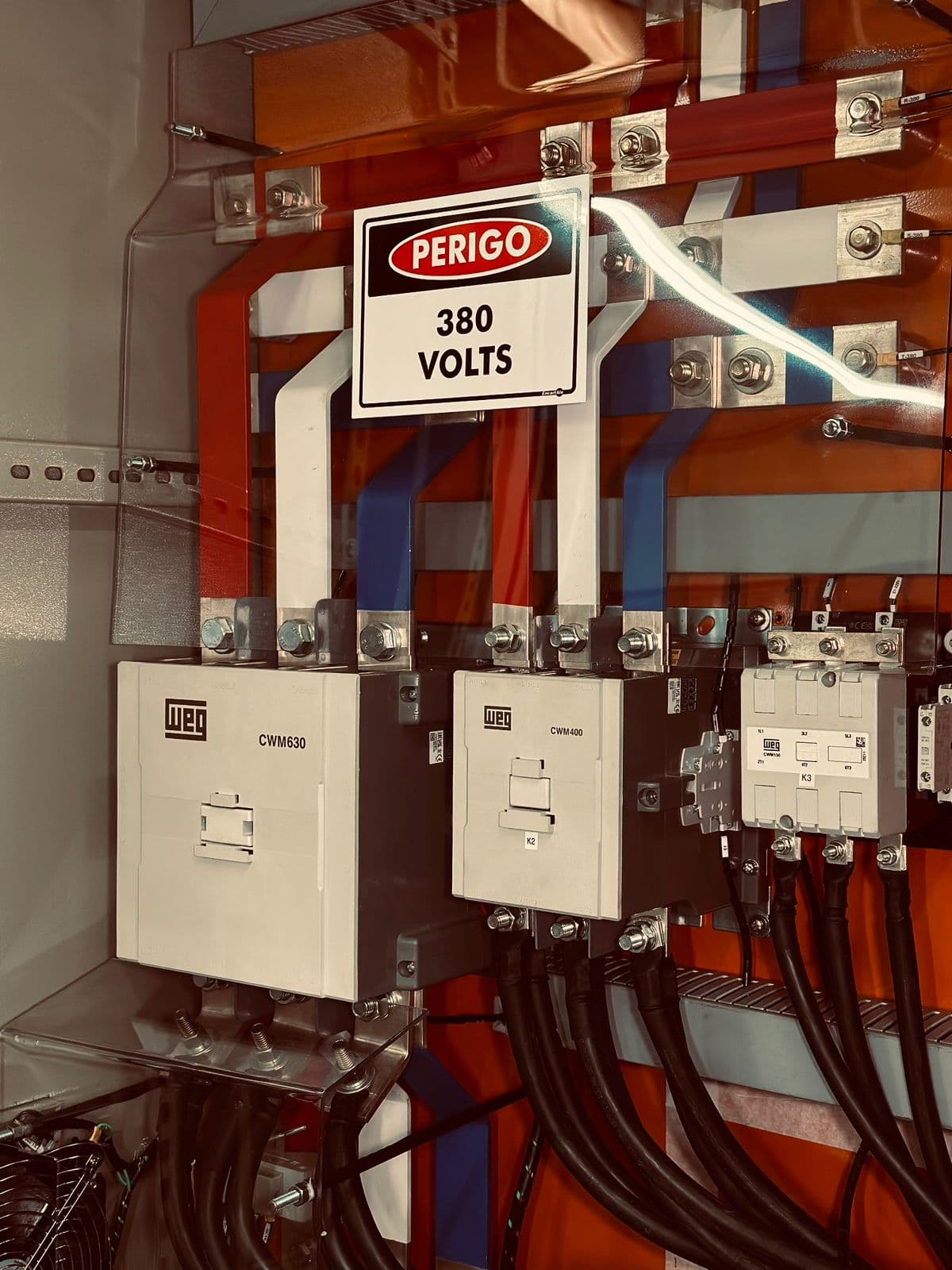

Contatores de força de grande porte ligados a barramento, com placa de advertência de 380 volts
Partida de motor de grande porte
Contatores de força em cascata, ligação em barra de cobre e cabos de saída por baixo da proteção.

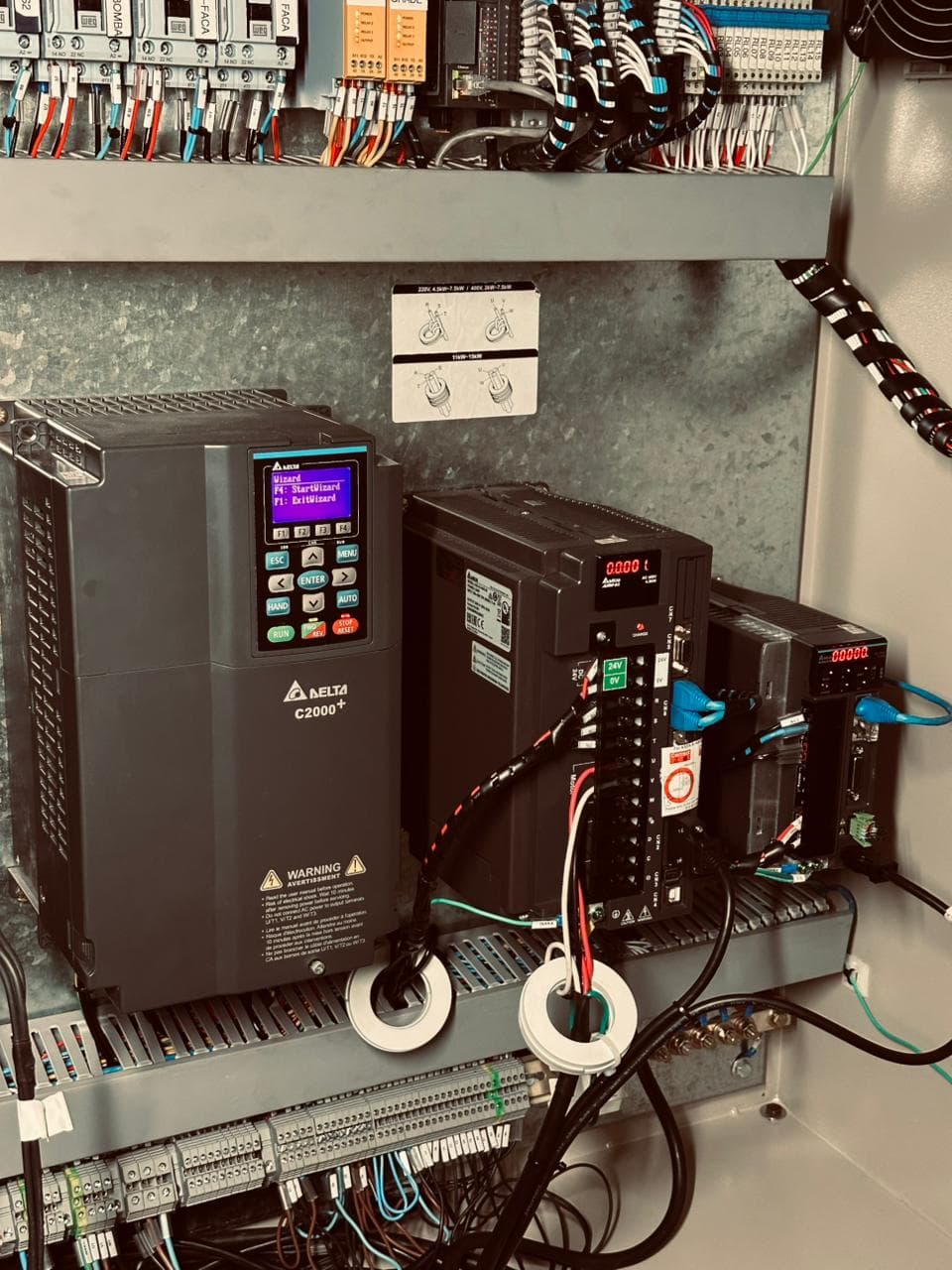

Inversor de frequência com teclado gráfico ao lado de servoacionamento e módulos auxiliares, dentro do painel
Inversor e servoacionamento
Inversor de frequência e servodrive montados no mesmo painel, com toroides de supressão nos cabos de motor.

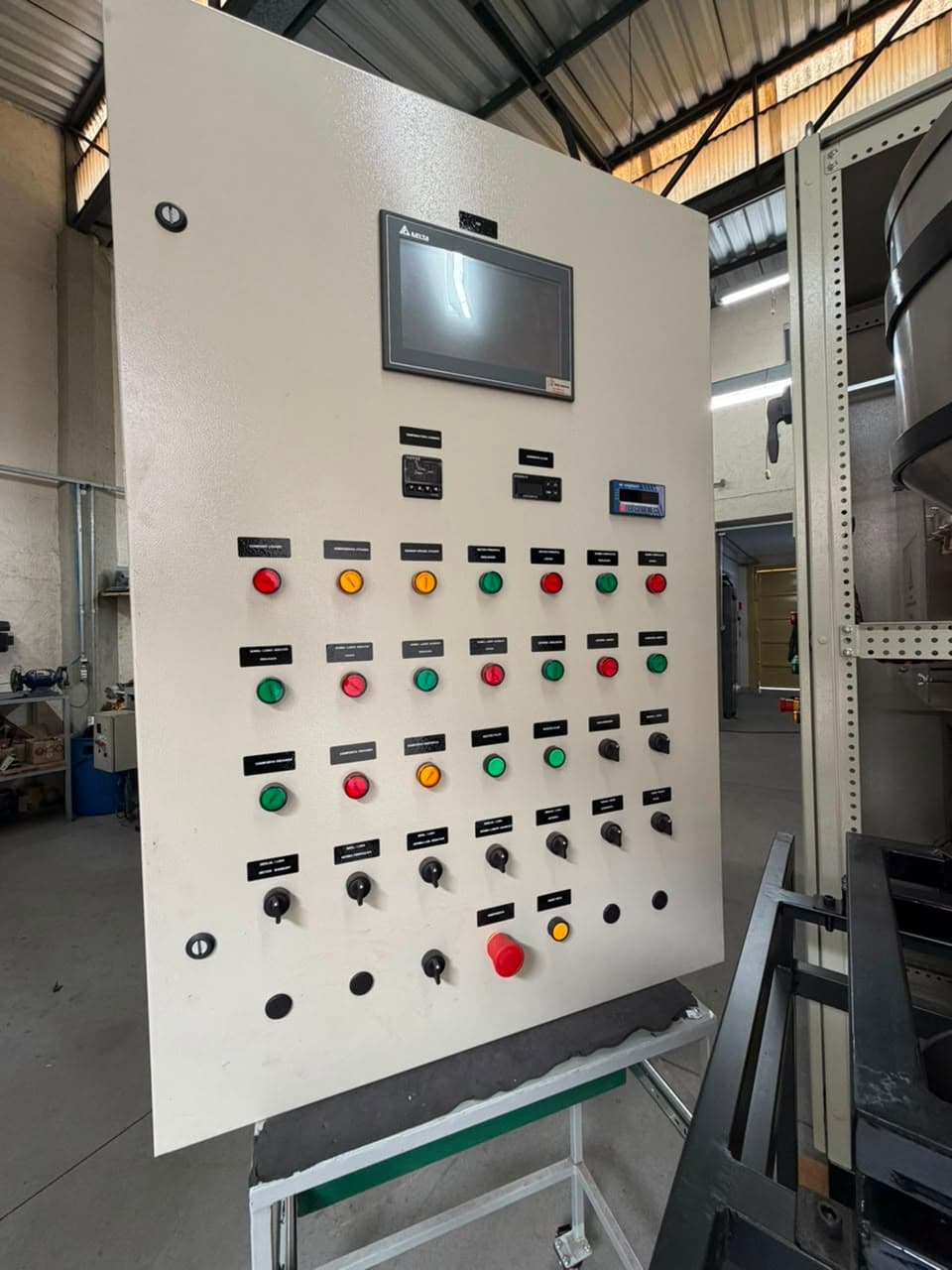

Frente de painel de comando com IHM colorida, quatro fileiras de sinaleiros e seletoras identificadas
Frente de comando com IHM
IHM no topo, sinaleiros e seletoras em fileiras, cada comando com plaqueta gravada. Botão de emergência ao alcance.

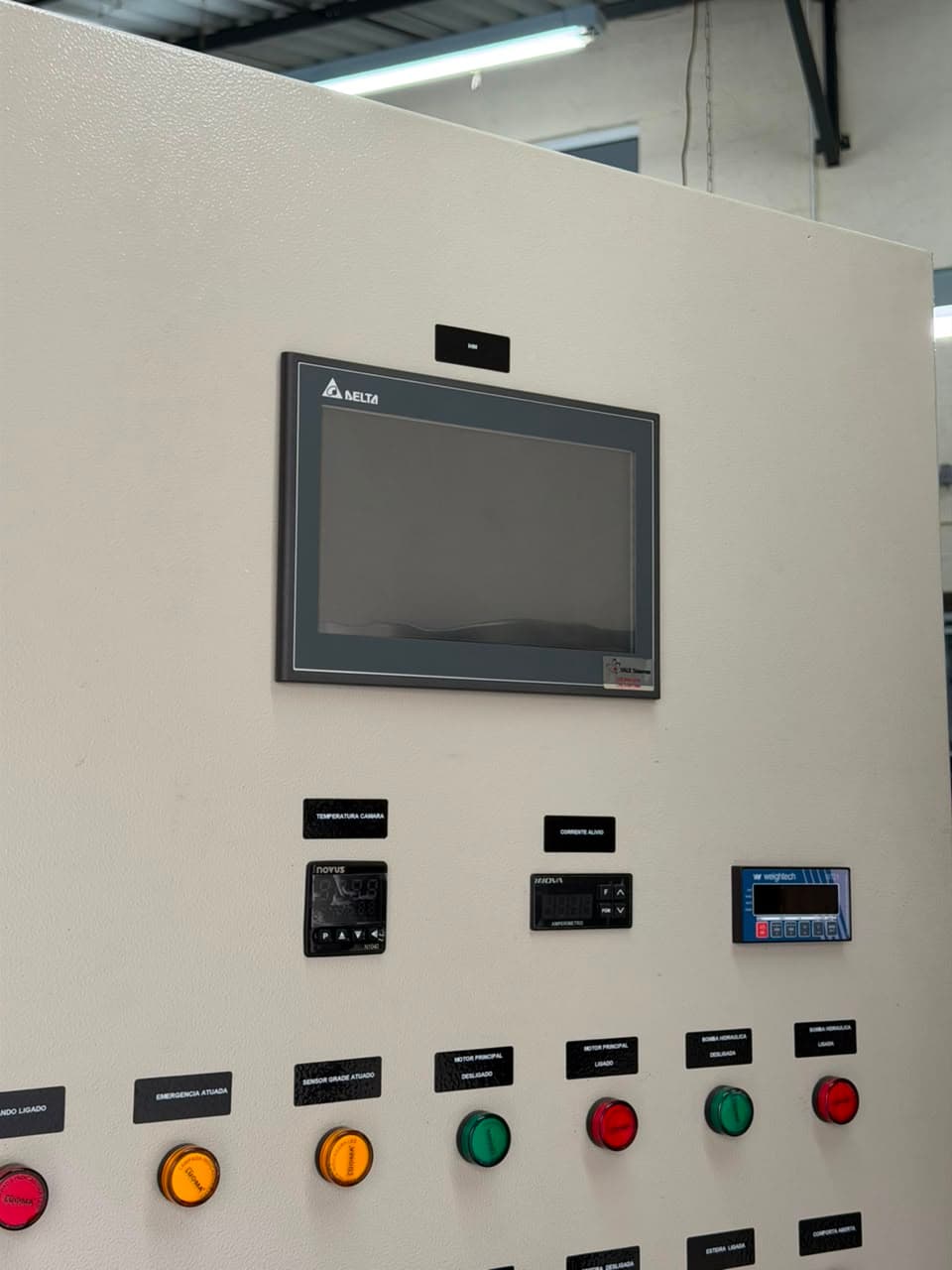

Detalhe de IHM com controlador de temperatura, amperímetro e indicador de peso instalados na porta do painel
Instrumentos na porta
Controlador de temperatura de câmara, amperímetro de corrente do acionamento e indicador de peso, cada um com plaqueta de identificação.

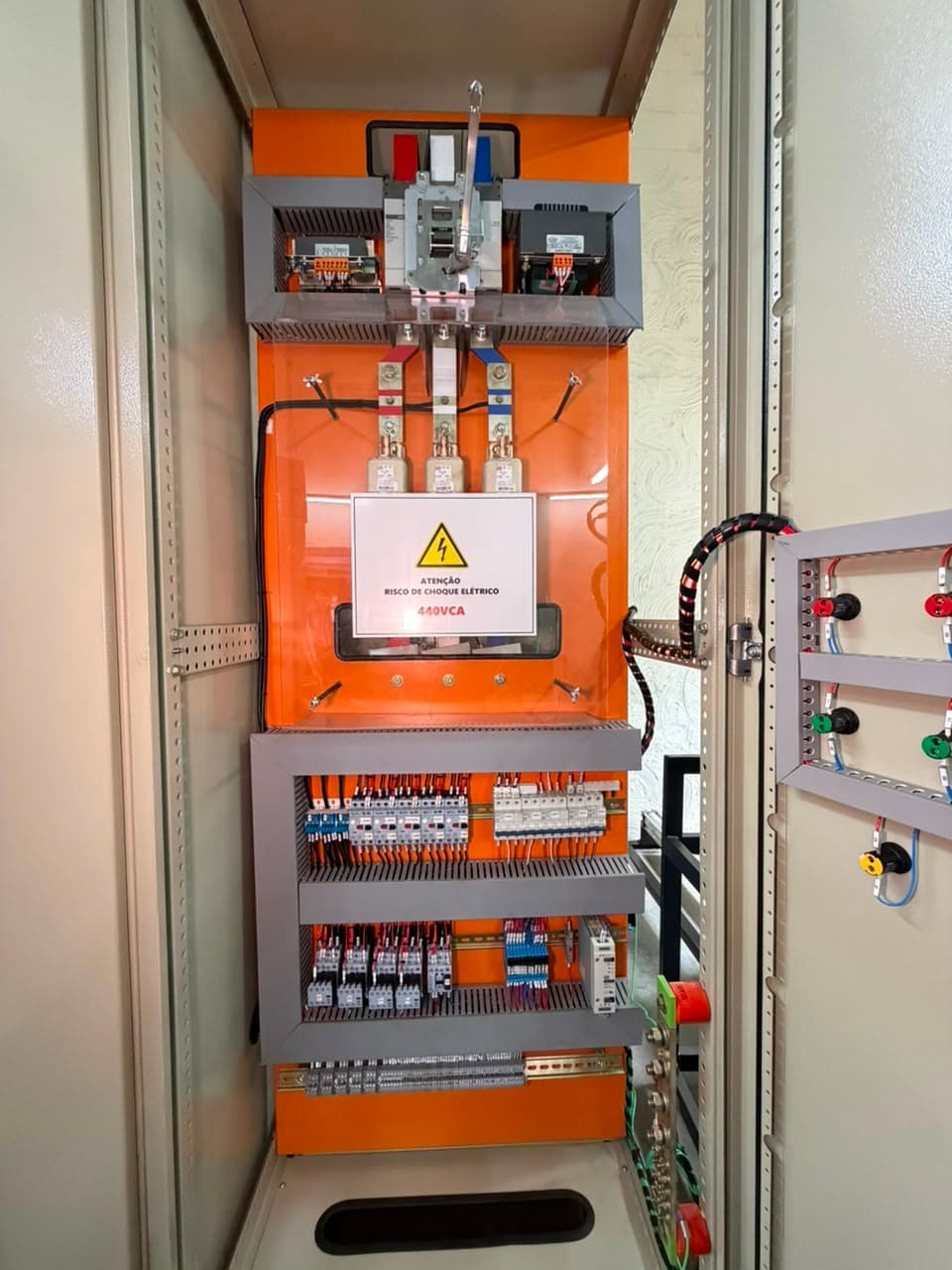

Painel aberto com seccionadora, fusíveis sob proteção transparente e aviso de risco de choque elétrico de 440 volts
Barramento protegido, risco sinalizado
Seccionadora e fusíveis atrás de proteção transparente, com a tensão de 440 V escrita na placa em vez de subentendida.

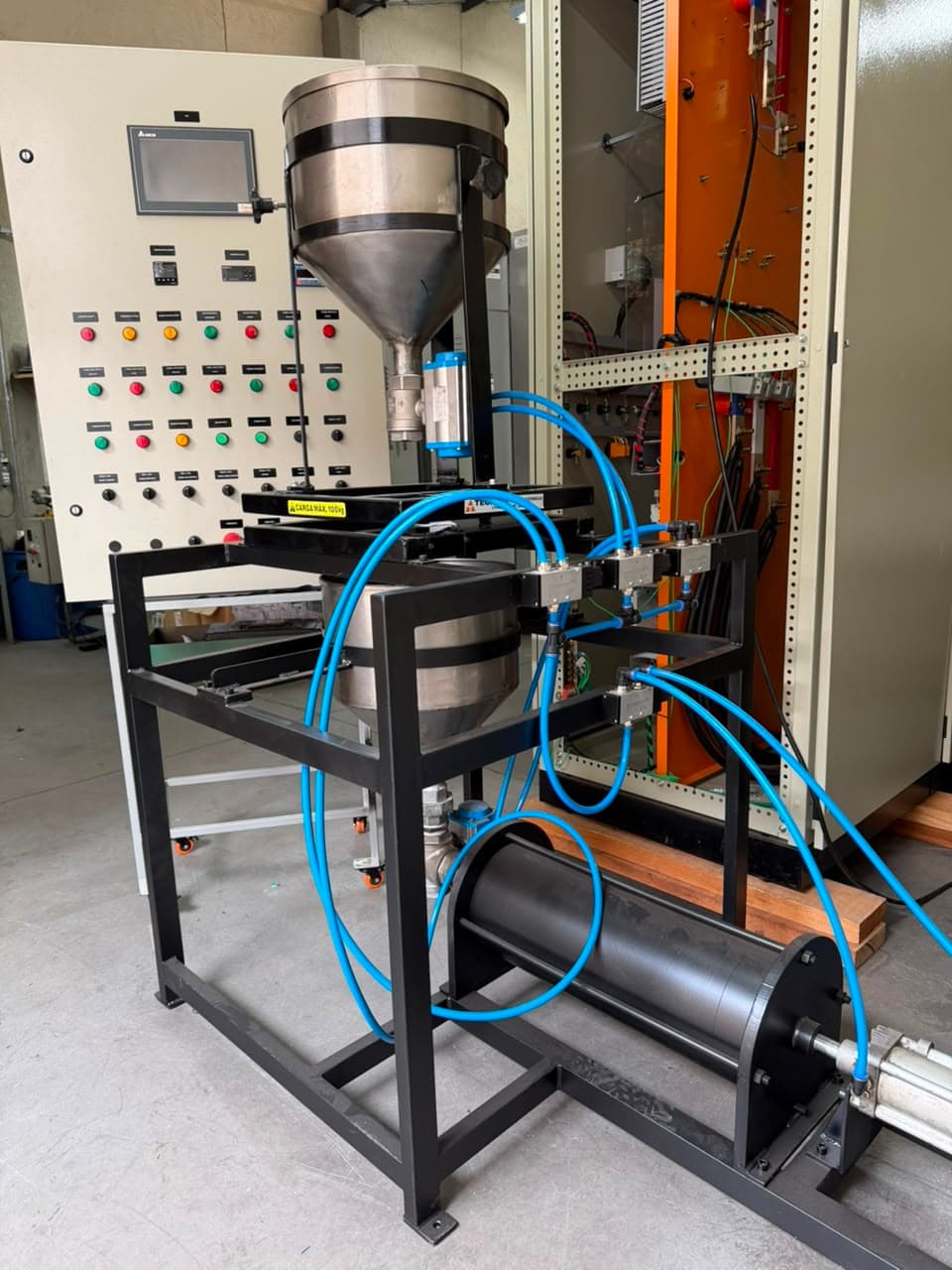

Máquina dosadora com funil de aço inox, cilindro pneumático e painel de comando com IHM ao lado
Máquina com painel dedicado
Dosadora com funil inox, válvula e cilindro pneumáticos, comandada pelo painel montado ao lado — elétrica e mecânica no mesmo escopo.

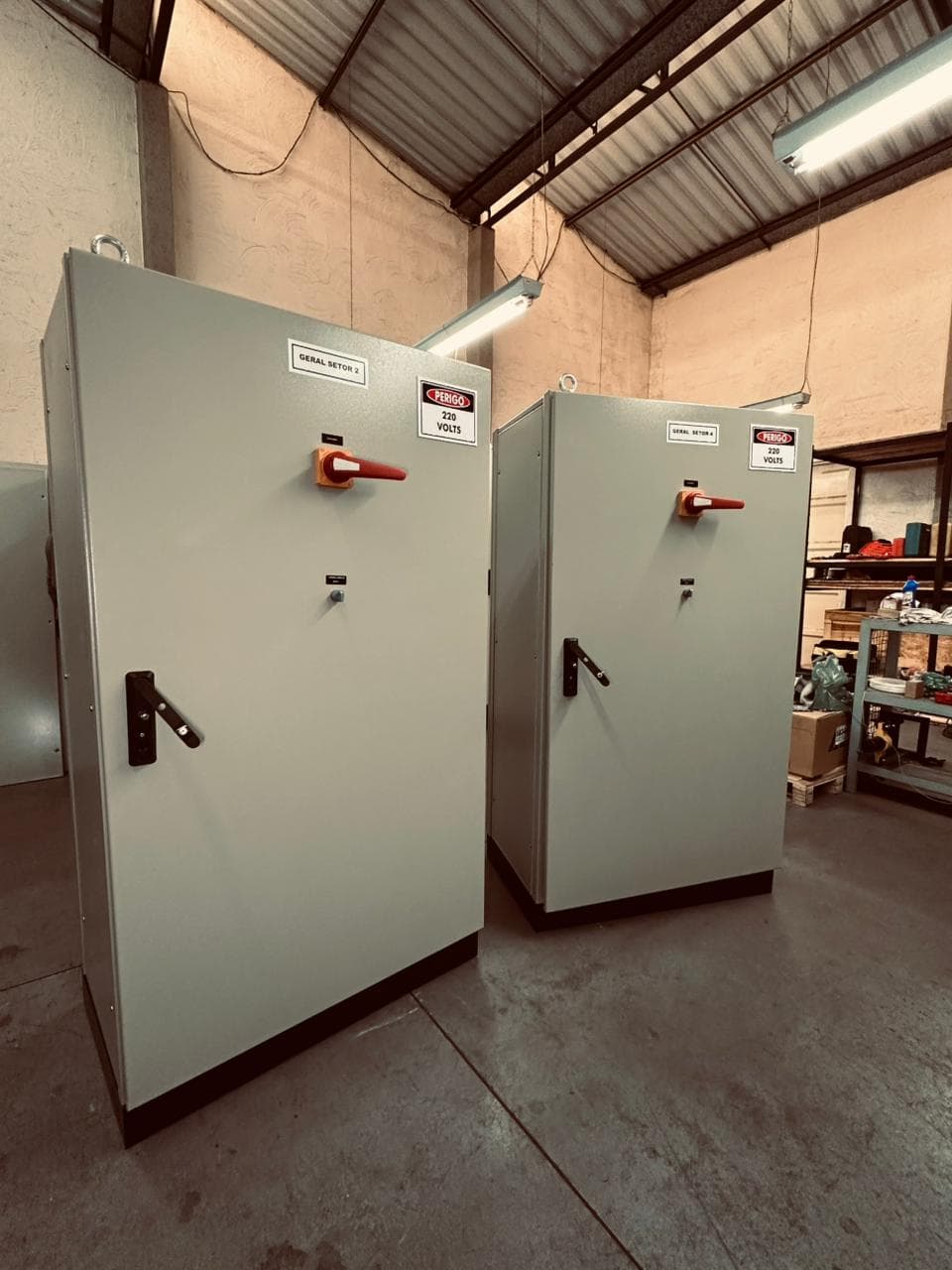

Dois quadros gerais de setor fechados sobre paletes, com seccionadora vermelha e placa de 220 volts
Prontos para expedição
Quadros gerais de setor sobre palete, identificados na porta, com seccionadora frontal e advertência de tensão aplicada.

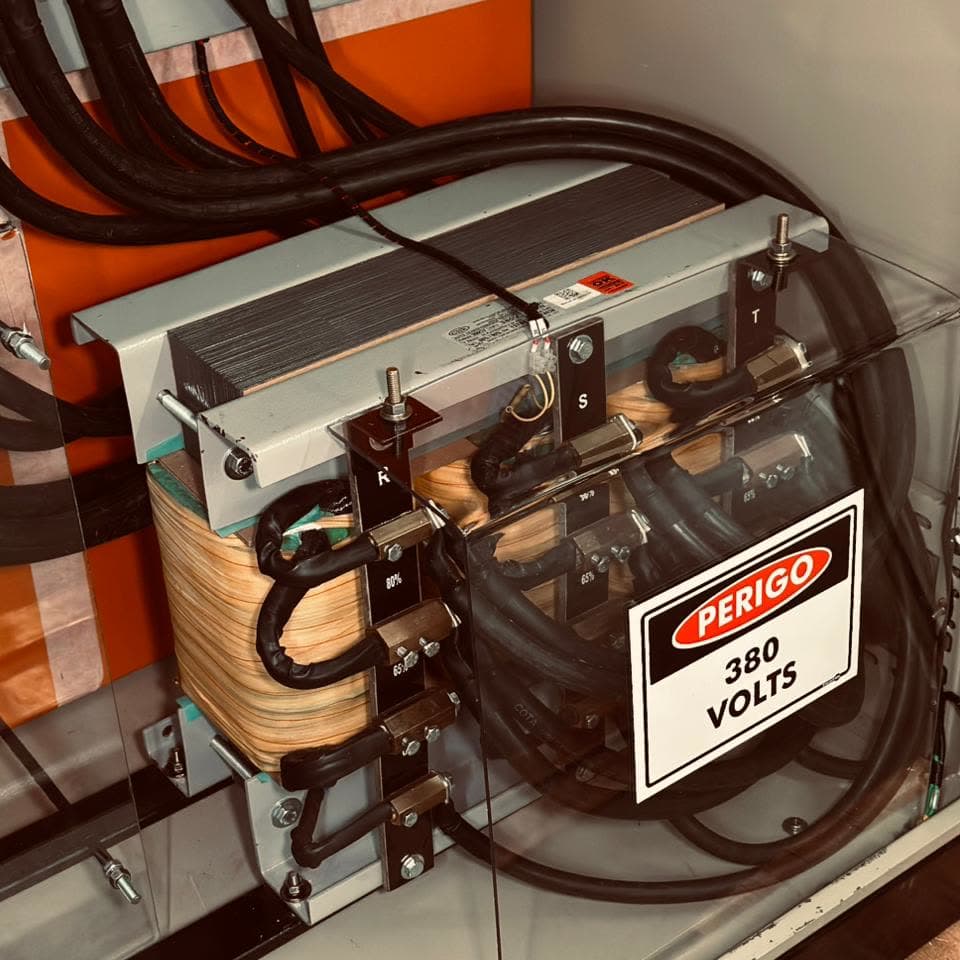

Reator trifásico de núcleo laminado com terminais R, S e T ligados por cabo, atrás de proteção de acrílico com placa de perigo 380 volts
Reator trifásico no barramento
Núcleo laminado com terminais R, S e T cabeados ao barramento, sob proteção de acrílico e placa de 380 V.

Processo

Como trabalhamos

Três etapas, cada uma com registro que fica com o cliente. Nada é entregue sem o papel que prova o ensaio.

  1. 1 · Bancada

    Bancada: o painel sai pronto, não "quase pronto"

    Montagem conforme diagrama aprovado, com identificação de borne e cabo feita durante a montagem — não depois. O ensaio de continuidade acontece antes da expedição, com o painel ainda acessível.

    • Conferência do diagrama contra a lista de material antes de furar chapa
    • Borne, cabo e componente identificados durante a montagem
    • Ensaio de continuidade e isolação registrado por circuito
    • Fotos do painel aberto, para a manutenção futura
    Ensaios de bancada
    Continuidade de comandoaprovado
    Isolação de forçaaprovado
    Sequência de fasesaprovado
    Identificação de borneconferido

    Exemplo de registro — não é um ensaio real.

  2. 2 · Campo

    Campo: instrumento instalado e calibrado com registro de faixa e data

    Instalação de pressão, temperatura, vazão e nível com tomada de impulso na posição correta, calibração na faixa real de trabalho, com registro individual por instrumento — não por lote.

    • Tomada de impulso e posição de sensor conferidas contra o P&ID
    • Calibração de cinco pontos na faixa de operação, não na faixa do catálogo
    • Registro individual por instrumento, com faixa e data da calibração
    • Etiqueta em campo com TAG, faixa e data da próxima calibração
    Calibração por instrumento
    PT-1021 · pressãoregistrado
    TT-1043 · temperaturaregistrado
    FT-1108 · vazãoregistrado
    LT-1202 · nívelem campo

    Exemplo de registro — não é um ensaio real.

  3. 3 · Comissionamento

    Comissionamento: malha por malha, até a partida assistida

    Loop test do sensor ao supervisório, verificação de intertravamento e partida acompanhada. A lista de pendências fecha com a operação presente, não por e-mail depois.

    • Loop test do sensor até a tela, malha por malha
    • Intertravamento e alarme testados com simulação de falha
    • Partida assistida com a equipe de operação na sala
    • As-built conferido em campo e entregue com a lista de pendências fechada
    Malhas comissionadas
    Malha de pressão da linha 1concluída
    Malha de temperatura do secadorconcluída
    Intertravamento de nívelconcluída
    Partida assistidaagendada

    Exemplo de registro — não é um ensaio real.

A empresa

Quem faz o painel funcionar

A JWR Elétrica e Automação trabalha com painéis elétricos e instrumentação industrial desde 2009. O escopo vai da montagem em bancada ao comissionamento em campo, para indústria de processo contínuo — onde parada não programada custa mais que o serviço inteiro.

O critério é sempre o mesmo: nada energiza sem ensaio registrado, e nada é entregue sem as-built conferido em campo. É o que separa um painel que funciona de um painel que funciona hoje.

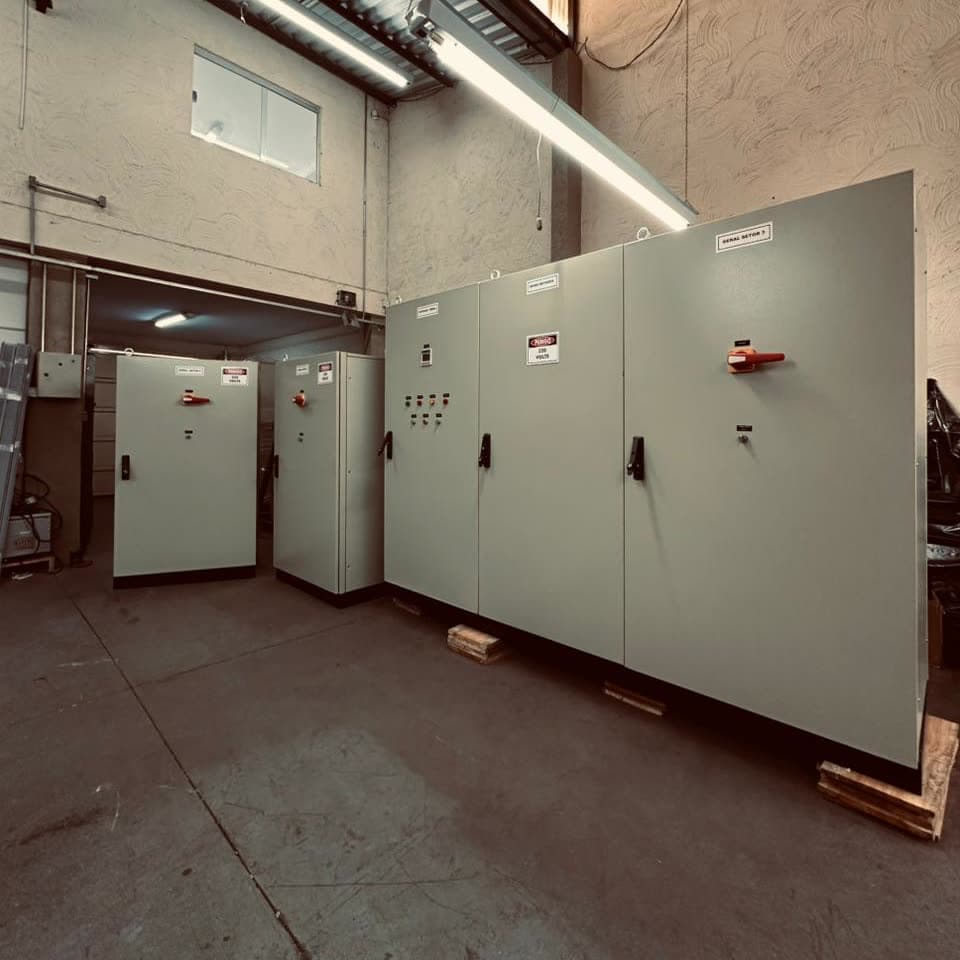

Fileira de painéis elétricos montados e fechados na oficina da JWR, com seccionadoras e plaquetas na porta
